深圳立成機電產品廣泛應用于標準或非標自動化、醫療、光伏等精密運動控制領域。
在精密傳動系統中,絲桿與步進電機的連接方式直接影響設備的定位精度、運行穩定性和維護成本。一體成形的滾珠絲桿步進電機(電機與絲桿一體化設計)與傳統聯軸器絲桿電機(電機通過聯軸器連接絲桿),看似只是結構差異,實則在性能、安裝、適配場景上有著本質區別。本文從機械工程師的選型視角,對比兩者核心優勢,助您精準匹配設備需求。
什么是 “一體成形滾珠絲桿步進電機” 與 “聯軸器絲桿電機”?

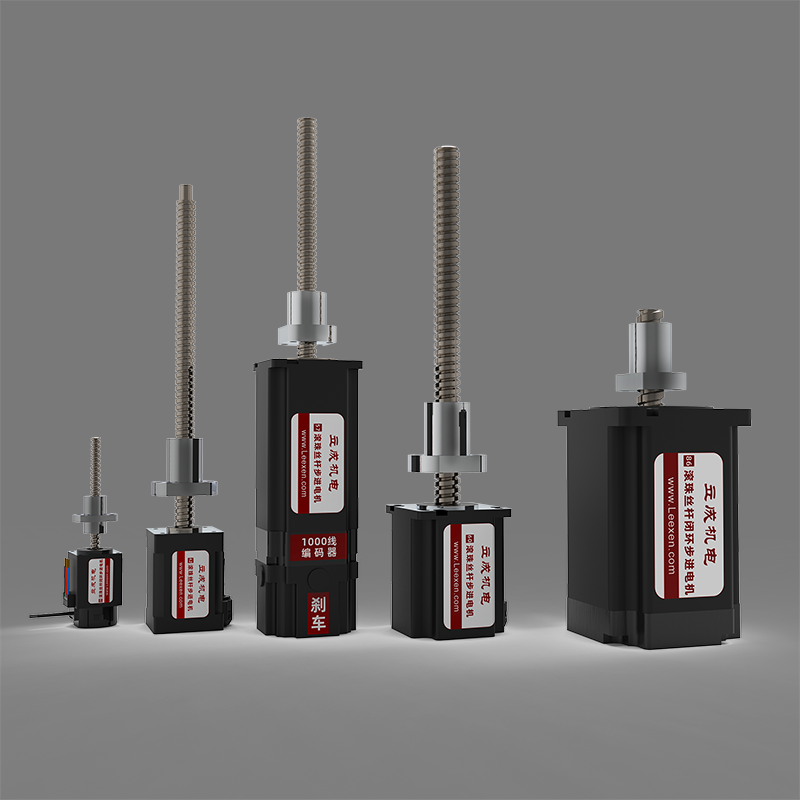

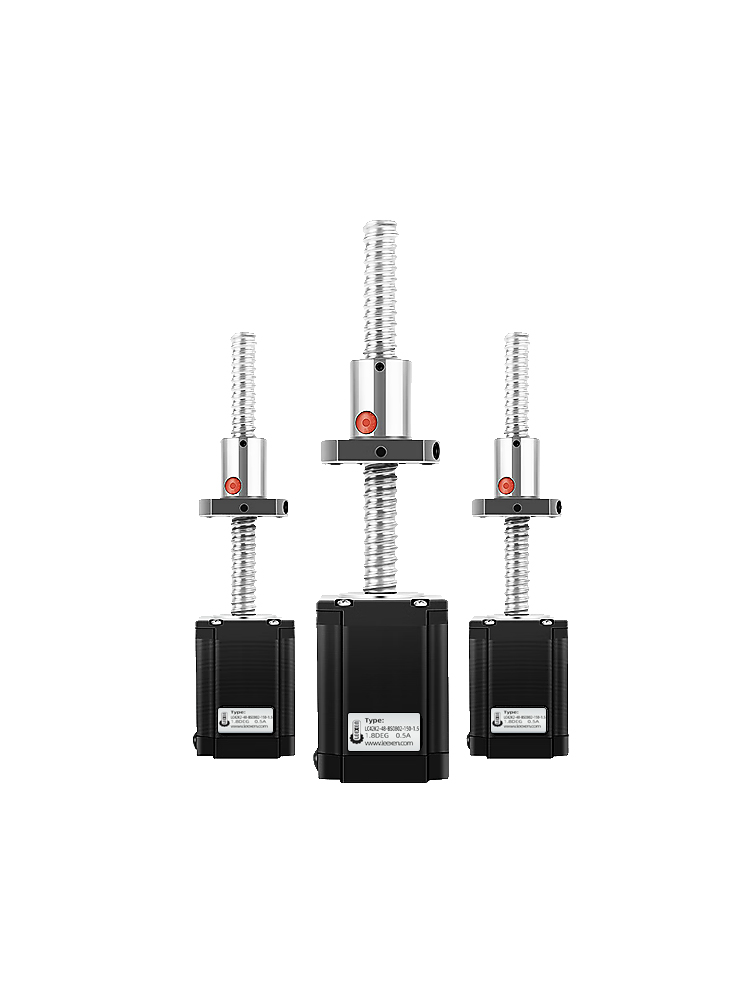

一體成形滾珠絲桿步進電機:將步進電機、滾珠絲桿、編碼器(部分型號)集成設計,絲桿作為電機輸出軸的延伸,無額外連接部件,實現 “電機 - 絲桿” 剛性一體傳動。
聯軸器絲桿電機:電機輸出軸通過彈性聯軸器或剛性聯軸器與獨立滾珠絲桿連接,屬于分離式傳動結構,需單獨設計安裝座固定電機與絲桿。
一體成形滾珠絲桿步進電機的 5 大核心優勢
1. 消除傳動間隙,定位精度提升 30%+
聯軸器絲桿電機的核心痛點是聯軸器與絲桿、電機軸的配合間隙(即使高精度聯軸器也存在 0.01-0.05mm 間隙),多次正反轉后會產生 “空程誤差”,導致定位精度衰減(尤其在精密裝配、芯片檢測等場景)。
一體成形設計通過 “電機軸與絲桿一體加工”,徹底消除連接間隙,配合內置編碼器的全閉環控制(如 4096 線反饋),定位精度可達 ±0.01mm,重復定位誤差≤0.005mm,遠超聯軸器方案。
2. 節省 40% 安裝空間,簡化結構設計
聯軸器絲桿電機需預留電機與絲桿的安裝間距(含聯軸器長度),且需保證兩者同軸度(偏差>0.1mm 會加劇磨損),對設備結構設計要求極高。
一體成形電機將絲桿與電機集成,整體長度較分離式縮短 40%(如 42 機座型號僅長 64mm),無需額外設計安裝座和聯軸器,尤其適合小型設備(如醫療采樣儀、3C 檢測治具)的緊湊空間。
3. 剛性更高,高速運行無振動
聯軸器屬于彈性部件,高速運行時(如轉速>3000rpm)易因 “彈性形變” 產生共振,導致絲桿末端抖動(如點膠機出膠偏移)。
一體成形電機的 “電機 - 絲桿” 剛性連接,可承受更大軸向力(如 86 機座型號軸向負載達 5000N),在高速往復運動中(如鋰電池極片搬運)無共振,運行噪音≤50dB,優于聯軸器方案的 65dB。
4. 減少 50% 部件數量,降低維護成本
聯軸器絲桿電機的故障點包括:聯軸器磨損、電機與絲桿同軸度偏差導致的軸承損壞、連接螺栓松動等,平均每 6 個月需維護一次。
一體成形電機無聯軸器、無額外連接部件,僅需定期潤滑絲桿(建議每 12 個月一次),維護周期延長 1 倍,年維護成本降低 50%。
5. 適配多場景,支持定制化需求
優質一體成形滾珠絲桿步進電機(如立成機電定制系列)可根據需求調整:
絲桿導程(如 1mm/2mm/5mm,滿足不同速度需求);
電機力矩(0.1-10N?m,覆蓋微型到中型設備);
防護等級(IP65 可選,適應粉塵、少量液體環境)。
聯軸器絲桿電機的適用場景與局限性
聯軸器絲桿電機并非完全被替代,其優勢在于成本較低(約為一體成形的 60%),且絲桿損壞后可單獨更換,適合:
低精度場景(如物料傳送帶、粗略送料);
絲桿需頻繁更換的惡劣環境(如粉塵極多的礦山設備)。
但在精密制造(如半導體封裝)、醫療設備(如手術機器人)、高端 3C 檢測等場景,一體成形滾珠絲桿步進電機的性能優勢不可替代。
選型建議:
3 步判斷是否需要一體成形方案
精度要求:定位精度<±0.05mm → 優先一體成形;
空間限制:安裝長度<100mm → 優先一體成形;
運行速度:轉速>2000rpm 或高頻正反轉 → 優先一體成形。
總結:一體成形滾珠絲桿步進電機通過 “無間隙、高剛性、省空間” 的優勢,成為精密傳動場景的優選;聯軸器絲桿電機則適合對成本敏感、精度要求不高的場景。工程師選型時需結合設備精度需求、運行環境與維護成本綜合判斷。
